智能水表

直讀遠傳大口徑水表

發布日期：2022-03-14

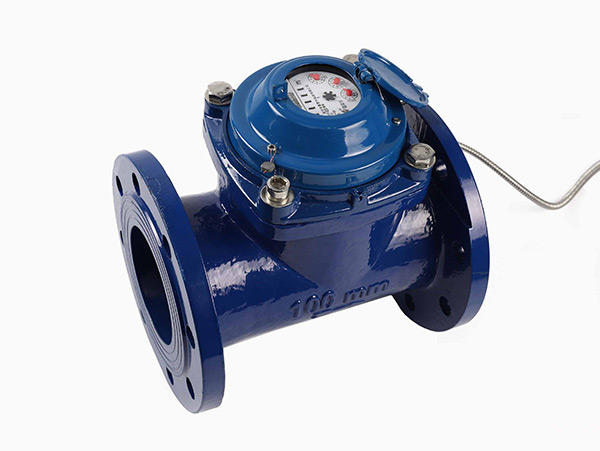

直讀遠傳大口徑水表

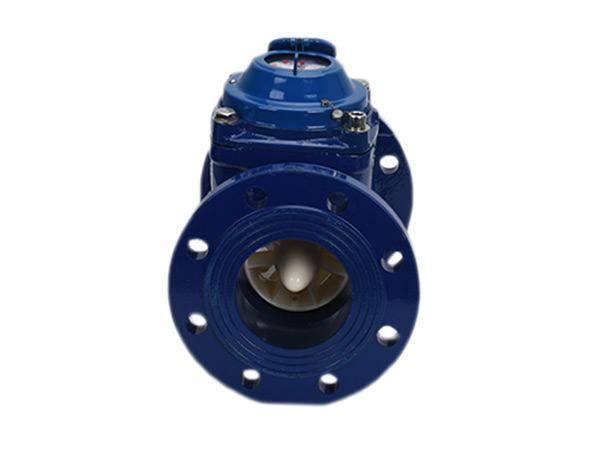

直讀遠傳大口徑水表2

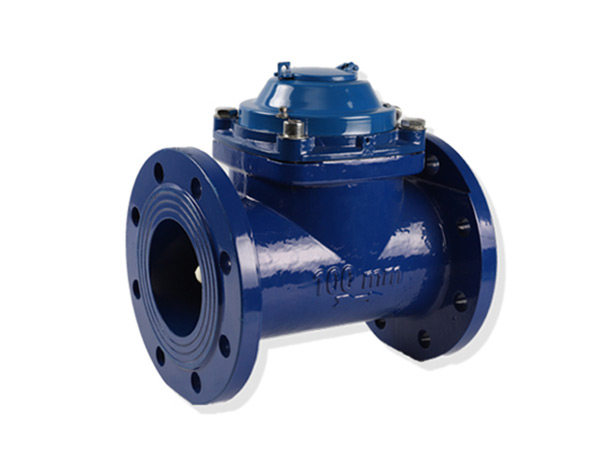

直讀遠傳大口徑水表3

光電直讀遠傳水表

光電直讀大口徑水表(DN50~DN300)

產品簡介

光電直讀水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表。光電直讀水表配合智能抄表系統設備，完成智能抄讀水表數據，并實現與結算中心聯網數據共享，適用于住宅、公寓、寫字樓、工廠等場景的用水監控。

產品特點

1、直接讀取字輪數據，與傳統的脈沖表相比，它可將讀數誤差降低至零(可定制小數2位);

2、采用低功耗設計，只有抄表時才需供電;

3、采用先進的數據編碼及校驗技術，通訊可靠性高;

4、采用旋翼式計量結構，計量精度高、抄表方便、外型美觀;

5、符合《電子遠傳水表》(CJ/T 224-2012)標準;

6、流量性能符合GB/T 778-2007標準，準確度等級：2級;

7、兼容多種通信規約;DL/T645、CJ/T188、MODBUS、TTL、內部協議或其他客戶指定;

8、傳輸方式分為RS-485、M-bus總線傳輸方式兩種;

9、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業高水平;

10、與上位機系統相結合，建立遠程自動抄表管理系統，實現抄表、監控自動化;

11、水表維修無需拆卸整表，只需拆卸表頭部分，不影響正常用水;

12、短路電流保護;針對總線開路、短路、空閑等故障保護、短路電流限制;

技術參數

項目指標項目指標
抄表工作電流MBUS通訊接口≤10.0mA工作電壓MBUS通訊接口DC36V
RS-485通訊接口≤5.0mARS-485通訊接口DC12V～24V
直讀大口徑水表≤9.0mA溫度等級T30（冷水表） ?T90（熱水表）
靜態工作電流MBUS通訊接口≤1.5 mA工作壓力≤1.0MPa
RS-485通訊接口≤1.0mA壓力損失等級△P63
直讀大口徑水表≤1.3mA與上位機通訊方式RS-485/M-bus總線
工作環境環境溫度+0.1℃～+90℃通訊傳輸速率1200/2400/4800/9600bps
存儲溫度-25℃～+65℃通訊傳輸距離300m
通信規約DL/T645、CJ/T 188、MODBUS、TTL、內部或用戶指定協議準確度等級2級

主要參數

公稱
? ? ?口徑
? ? ?DN(mm)		Q3?/Q1Q2/Q1常用
? ? ?流量
? ? ?Q3(m3/h）		長L寬B高H連接
? ? ?螺紋
? ? ?D		連接法蘭
mm??法蘭外徑D螺栓孔中心直徑D1（mm）連接螺栓


50125
? ? ?/
? ? ?100
? ? ?/
? ? ?80
? ? ?/
? ? ?63
? ? ?/
? ? ?50		6.340200175250?1651254×M16

6540200185255?1851454×M16

8063225200265?2001608×M16

100100250220275?2201808×M16

125160250245285?2452108×M16

150250300285375?2852408×M20

200400350345400?3402958×M20

250630450395484?39535012×M20

3001000500445506?44540012×M20

允許誤差：

a在從包括小流量(Q1)在內到不包括分界流量(Q2)的低區中的大允許誤差為±5%;

b在從包括流量(Q2)在內到包括過載流量(Q4)的高區中的大的允許誤差為±2%，(熱水表)±2.5%;
