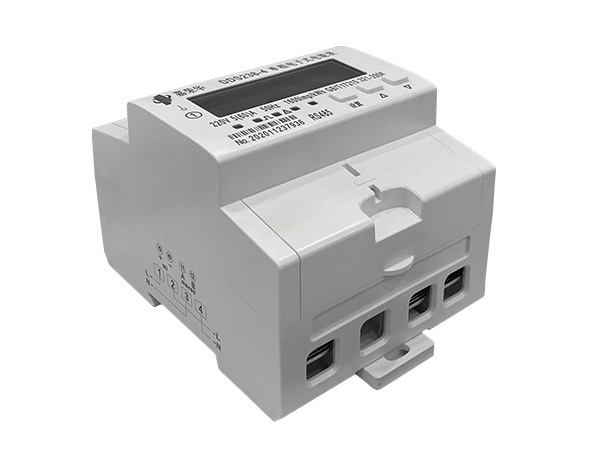

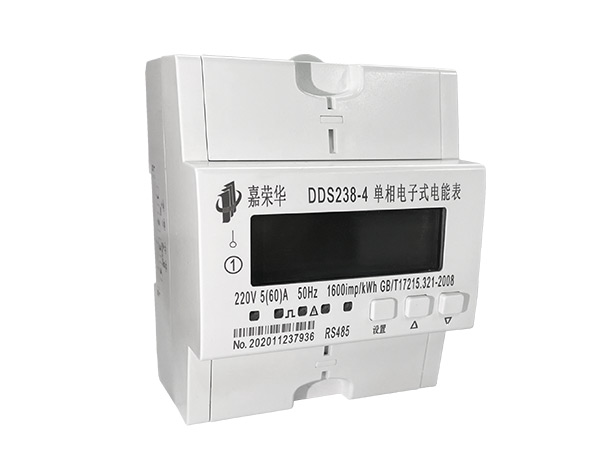

1.產品介紹

單相智能電能表采用專用大規模集成電路，具有防竊電、高準確度、高過載、功耗小、重量輕等特點?？晒┯嬃繀⒈阮l率為50Hz 或60Hz的單相交流有功電能， RS485通訊。

電能表供固定安裝在室內使用，使用環境溫度為-25℃~+70℃，相對溫度不超過80%。

本表可以直接準確測量總有功電量，實時電流、電壓、有功功率、功率因數、頻率，同時它具有RS485通訊功能，可實現遠程抄表和遠程控制，通訊規約支持DL/T645-2007<多功能表通信規約>;

全部性能指標符合DL/T614<多功能電能表>的要求或MODBUS-RTU通訊規約

2.主要技術參數

2.1規格

另外，可根據用戶需要制成各種規格的電能表。

2.2主要技術性能

2.2.1基本誤差

Ib為參比電流、Imax為大電流

2.2.2起動

電流表在參比電壓，參比頻率及功率因數為1的條件下，當負載電流為0.4%(1級)

或0.5%(2級)基本電流時工作指示燈能連續閃爍。

2.2.3潛動

電能表具有防潛邏輯電路，當電流線路無電流、施加115%參比電壓時，在啟動

電流下產生一個脈沖的十倍時間內測時輸出不會(huì )產生多于一個的脈沖。

2.2.4 工作原理

2.2.4 電氣參數

3.特點

3.1具有RS485數據遠傳，支持DL/T645-2007或MODBUS-RTU協議。

3.2具有脈沖信號輸出端子，用戶可根據需要接出。

3.3 具備觸控按鈕輪顯功能，長按按鈕5秒隨時可以去除間隔電量功能

3.4 遠程拉合閘功能

4.安裝與使用

4.1電能表應安裝在室內，安裝電能表的底板應固定安裝在堅固耐火的墻上，建議安裝高度

為1.8米左右。

4.2電能表應按照接線盒該上的接線圖進行接線，盡量用銅線或銅接頭引入。

4.3在雷雨較多的地方使用電能表應采取措施。

4.4電能表窗口示意圖
